Puncte de reper fotogrammetrice

Tip de harta: Date vectoriale

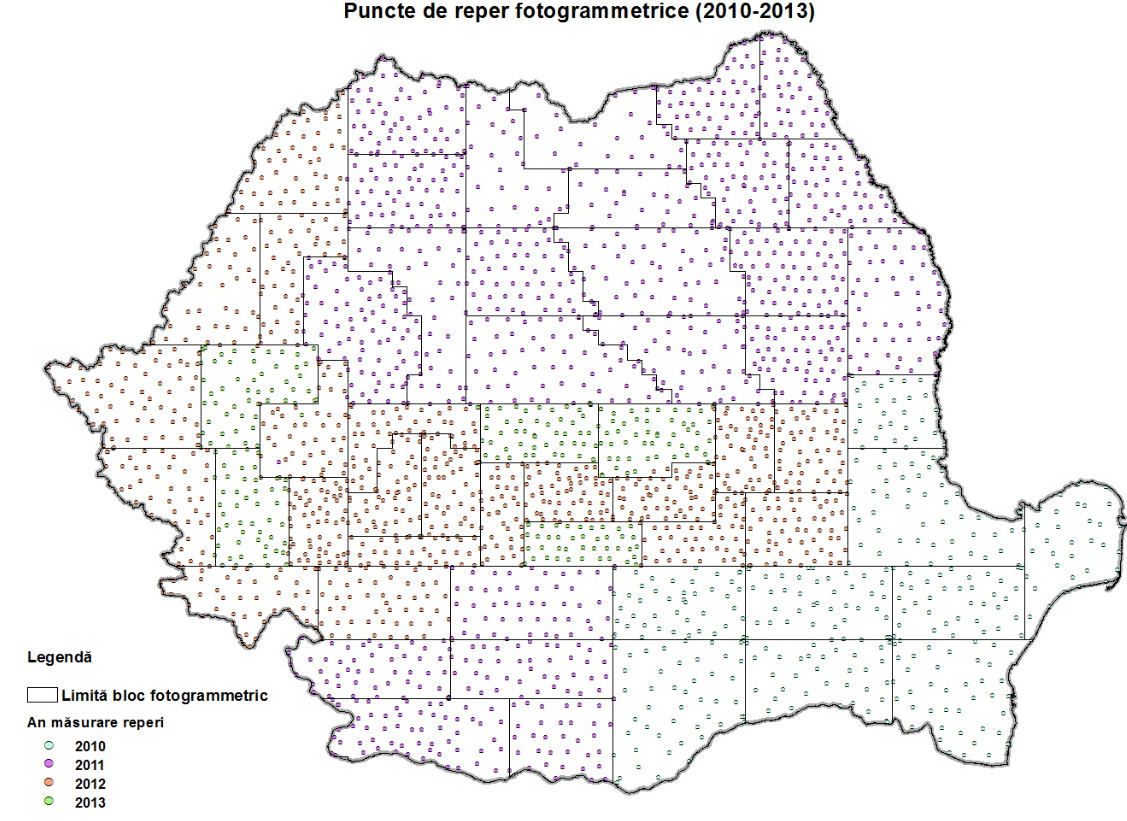

Denumire produs: Puncte de reper fotogrammetrice (2010-2013)

Detalii tehnice

Sistemul de coordonate în care s-au realizat: Sistemul de coordonate 1942

Proiecție: Proiecţia stereografică 1970

Precizie planimetrică: 20

Precizia altimetrică/planimetrică: 20

Dimensiune maximă fișier (MB)

2741

Număr de puncte

precizie planimetrică (cm), sub

Descriere tabel de atribute

Tabelul de atribute conţine următoarele câmpuri:

#	Denumire câmp	Descriere
1	Nr_crt	numărul curent
2	Den_r_b	numărul curent al reperul în cadrul blocului
3	Den_bloc	denumirea blocului
4	Den_r	denumirea reperului
5	B_ETRS89g	latitudinea reperului în sistemul ETRS89 exprimată în grade şi fracţiuni de grade
6	L_ETRE89g	longitudinea reperului în sistemul ETRS89 exprimată în grade şi fracţiuni de grade
7	H_ETRS89m	altitudinea elipsoidală a reperului referită la elipsoidul GRS80
8	H_EGM08m	altitudinea ortometrică a reperului referită la elipsoidul GRS80 calculată folosind modelul geopotenţial global EGM2008
9	RMS_Bsec	precizia de determinare a latitudinii
10	RMS_Lsec	precizia de determinare a longitudinii
11	RMS_H08m	precizia de determinare a altitudinii elipsoidale
12	B_S42gfg	latitudinea reperului în sistemul de coordonate 1942 exprimată în grade şi fracţiuni de grade
13	L_S42gfg	longitudinea reperului în sistemul de coordonate 1942 exprimată în grade şi fracţiuni de grade
14	Nx_S42_S70	coordonata x a reperului în sistemul de coordonate 1942 exprimată în metri
15	Ey_S42_S70	coordonata y a reperului în sistemul de coordonate 1942 exprimată în metri
16	H_S42m	altitudinea elipsoidală a reperului referită la elipsoidul Krasovsky
17	H_MN75m	altitudinea normală a reperului referită la elipsoidul Krasovsky calculată folosind ondulaţia cvasigeoidului
18	RMS_N_x_m	precizia de determinare a coordonatei x a reperului în sistemul de coordonate 1942 exprimată în metri
19	RMS_E_y_m	precizia de determinare a coordonatei y a reperului în sistemul de coordonate 1942 exprimată în metri
20	RMS_HMN75m	precizia de determinare a altitudinii normale a reperului referită la elipsoidul Krasovsky
21	Data	data în care s-a executat măsurătoarea exprimată astfel: aaaallzz (an-lună-zi)
22	Descriere	descrierea topografică a reperului
23	Observații	eventuale observaţii

Descriere / Mod de obținere

Produsul a fost realizat între anii 2010-2013 prin realizarea de măsurători cu receptoare GPS geodezice.

Etapele de obţinere au fost următoarele:

măsurarea punctelor de reper prin metoda statică folosind receptoare GPS geodezice (Trimble 4000SSi și Leica 1200) de 45 de minute folosind ca rețea de sprijin rețeaua ROMPOS cu coordonatele în sistemul ETRS89;
descărcarea datelor folosind aplicațiile Trimble GPSurvey 2.35 și Leica Geo Office Combined 4.0
prelucarea observaţiilor GPS folosind aplicaţiile GPSurvey 2.35 și Leica Geo Office Tools 4.0

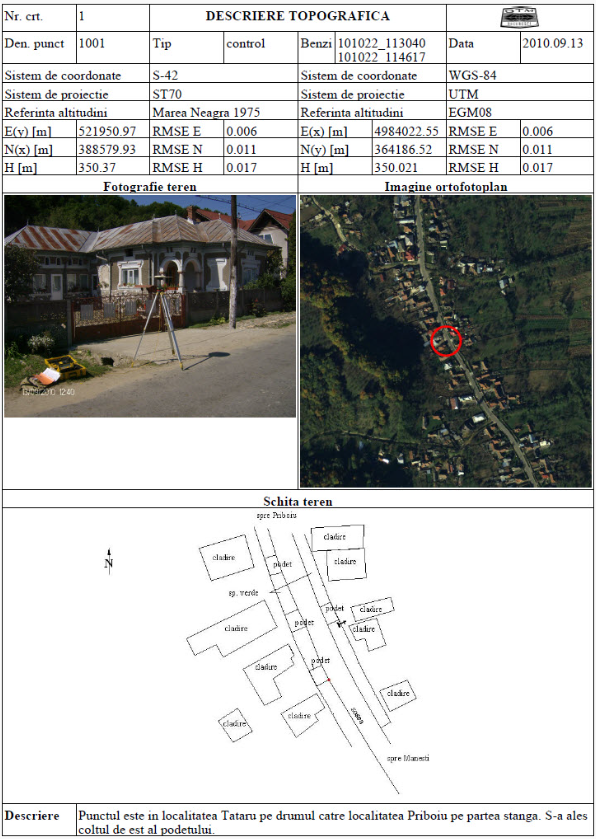

realizarea descrierilor topografice ale punctelor de reper care conţin:
- coordonatele punctului măsurat în sistemele de coordonate S42 și WGS84;
- fotografia la teren;
- poziția pe ortofotoimagine;
- schiţa realizată la teren;
- descrierea accesului în punct;
transformarea şi conversia coordonatelor din sistemul de coordonate ETRS89 în sistemul de coordonate S42 folosind aplicația Transdat 4.0;
controlul tehnic de calitate.

Set de date

Index

Descărcare Index Puncte de reper [pdf]
